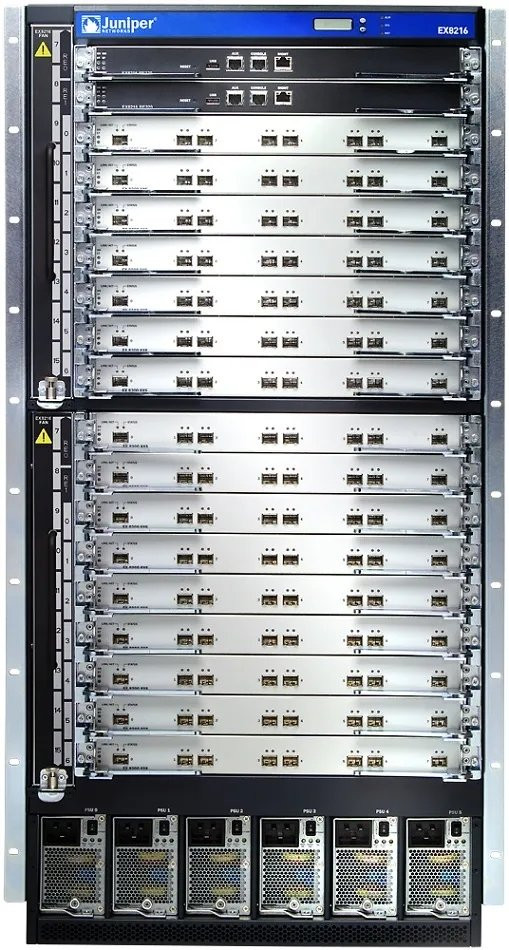

Коммутатор Juniper EX8216-CHAS-S
Технические характеристики Juniper EX8216-CHAS-S
Технические характеристики Juniper EX8216-CHAS-S:
EX8216 chassis with midplane, spare
General Information | |
Manufacturer: | Juniper |
Product ID: | EX8216-CHAS-S |
Product Description: | EX8216 chassis with midplane, spare |
Product Type: | Switch Chassis |
Marketing Information | |
The 16-slot Juniper Networks EX8216 Ethernet Switch Chassis, part of the Juniper Networks EX8200 line of Ethernet Switches, offers a high-density, high-performance platform for aggregating access switches deployed in data center top-of-rack or end-of-row applications, as well as for supporting Gigabit Ethernet server access in data center end-of-row deployments. The EX8216 delivers approximately 1.9 billion packets per second (Bpps) of high-density, wire-speed 10-Gigabit Ethernet performance for the largest data center networks. | |
I/O Expansions | |
Number of Total Expansion Slots: | 16 |
Network & Communication | |
Layer Supported: | 3 |
Management & Protocols | |
Manageable: | Yes |
Management: | ·SNMP v1/v2/v3 ·Quality of Service ·Telnet ·Syslog ·RMON Groups 1, 2, 3, 9 ·Command-line interface ·Embedded Web-based management (Juniper Networks J-Web Software) |
Physical Characteristics | |
Compatible Rack Unit: | 21U |
Form Factor: | Rack-mountable |
Height: | 36.5" |
Width: | 17.3" |
Depth: | 26.5" |
Weight (Approximate): | 160 lb |
Miscellaneous | |
Package Contents: | ·EX8216 Ethernet Switch Chassis with Midplane ·Midplane |
Additional Information: | VLANs: 4096 |
Описание Juniper EX8216-CHAS-S
Высокопроизводительные высокодоступные модульные коммутаторы Juniper EX8200 предназначены для ЦОД и кампусных сетей (уровни агрегирования и ядра). Представлена серия коммутаторами EX8208 и EX8016. 8-портовое шасси формфактора 14RU поддерживает скорости до 320 Гбит/с на слот и коммутацию 960 млн пакетов в секунду на скорости проводного подключения. 16-портовое шасси формфактора 21RU поддерживает передачу 1,92 млрд пакетов в секунду.
В обеих моделях коммутатора EX8200 используются одинаковые линейные модули с разнообразными интерфейсами - 10/100/1000BASE-T, 100BASE-FX/1000BASE-X и 10GbE. В модели EX8208 обеспечивается поддержка 384 портов GbE или 64 портов 10GbE со скоростью проводного подключения или 320 портов 10GbE в приложениях с общей полосой пропускания; в модели EX8216 количество поддерживаемых портов вдвое больше.
Платформа Juniper EX8200 - это одни из самых производительных модульных ethernet-коммутаторов в индустрии, способны производить до 6,2 Тбит/с на устройство. Кроме того, эти устройства способны также маршрутизировать IP-пакеты на полной скорости интерфейсов.
Технология виртуального шасси «Virtual Chassis» Juniper позволяет объединить в единое логическое устройство до четырех коммутаторов EX8200 и с помощью стандартизованных портов Ethernet LAG создать сетевую фабрику для подключения коммутаторов доступа, маршрутизаторов и устройств уровня обслуживания в распределенных средах кампусных сетей и ЦОД. Участники шасси могут быть отдаленны на расстояние до 40 км (при использовании SFP стандарта ZF до 70 км). При использовании CWDM/DWDM дистанция может быть свыше 70 км. Для функционирования виртуального шасси требуется использование внешнего устройства XRE200 выполняющего функции Routing Engine и управления. Для отказоустойчивости виртуального шасси предусмотрена возможность использования двух XRE200, тем самым обеспечивая резервирование 1:1. Routing Engine выполняет следующие функции: - управление линейными картами; - управление модулем Switch Fabric; - управление маршрутизацией; - контроль работоспособностью шасси; - мониторинг работы шасси и всех модулей. Switch Fabric обеспечивает не блокирующую матрицу коммутации трафика в шасси.
Так же, в линейке представлено множество интерфейсных и линейных модулей, оптических трансиверов, лицензий и обновлений, которые позволяют расширить функционал и возможности коммутаторов Juniper EX8200.
