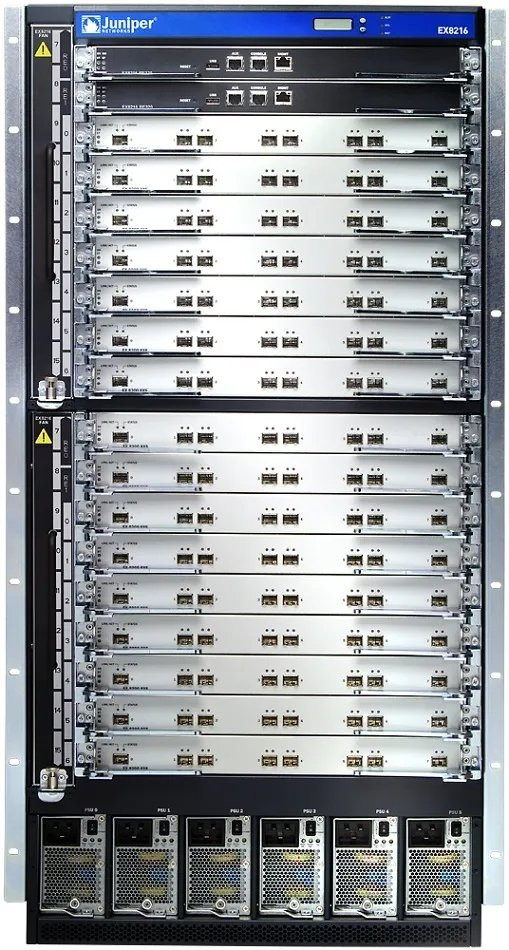

Коммутатор Juniper EX8216-REDUND-DC
Технические характеристики Juniper EX8216-REDUND-DC
Технические характеристики Juniper EX8216-REDUND-DC:
Redundant EX8216 DC power system configuration: 16-slot chassis with passive midplane and 2x fan trays, 2x routing engines, 8x switch fabric modules, 4x 3000W redundant-input DC PSUs, and all necessary blank panels
General Information | |
Manufacturer: | Juniper |
Product ID: | EX8216-REDUND-DC |
Product Description: | Redundant EX8216 DC power system configuration: 16-slot chassis with passive midplane and 2x fan trays, 2x routing engines, 8x switch fabric modules, 4x 3000W redundant-input DC PSUs, and all necessary blank panels |
Product Type: | Switch Chassis |
Marketing Information | |
The 16-slot Juniper Networks EX8216 Ethernet Switch, part of the Juniper Networks EX8200 line of Ethernet Switches, offers a high-density, high-performance platform for aggregating access switches deployed in data center top-of-rack or end-of-row applications, as well as for supporting Gigabit Ethernet server access in data center end-of-row deployments. The EX8216 delivers approximately 1.9 billion packets per second (Bpps) of high-density, wire-speed 10-Gigabit Ethernet performance for the largest data center networks. | |
Media & Performance | |
Network Technology: | 10/100/1000Base-T |
I/O Expansions | |
Number of Total Expansion Slots: | 16 |
Expansion Slot Type: | Routing Engine |
Network & Communication | |
Layer Supported: | 3 |
Management & Protocols | |
Manageable: | Yes |
Management: | ·IEEE 802.1p Quality of Service ·IEEE 802.1Q VLAN ·Command-line interface ·Embedded Web-based management (Juniper Networks J-Web Software) ·SNMP v1, v2c, v3 ·Network and Security Manager ·DHCP ·Syslog ·RMON ·Telnet |
Power Description | |
Redundant Power Supply: | Yes |
Physical Characteristics | |
Compatible Rack Unit: | 21U |
Form Factor: | Rack-mountable |
Height: | 36.5" |
Width: | 17.3" |
Depth: | 26.5" |
Weight (Approximate): | 270 lb |
Miscellaneous | |
Additional Information: | ·Media access control (MAC) addresses: 160,000 ·VLANs: 4,096 ·Firewall filters (ACLs-security and QoS): 54,000 |
Green Compliant: | Yes |
Green Compliance Certificate/Authority: | RoHS-5 |
Описание Juniper EX8216-REDUND-DC
Высокопроизводительные высокодоступные модульные коммутаторы Juniper EX8200 предназначены для ЦОД и кампусных сетей (уровни агрегирования и ядра). Представлена серия коммутаторами EX8208 и EX8016. 8-портовое шасси формфактора 14RU поддерживает скорости до 320 Гбит/с на слот и коммутацию 960 млн пакетов в секунду на скорости проводного подключения. 16-портовое шасси формфактора 21RU поддерживает передачу 1,92 млрд пакетов в секунду.
В обеих моделях коммутатора EX8200 используются одинаковые линейные модули с разнообразными интерфейсами - 10/100/1000BASE-T, 100BASE-FX/1000BASE-X и 10GbE. В модели EX8208 обеспечивается поддержка 384 портов GbE или 64 портов 10GbE со скоростью проводного подключения или 320 портов 10GbE в приложениях с общей полосой пропускания; в модели EX8216 количество поддерживаемых портов вдвое больше.
Платформа Juniper EX8200 - это одни из самых производительных модульных ethernet-коммутаторов в индустрии, способны производить до 6,2 Тбит/с на устройство. Кроме того, эти устройства способны также маршрутизировать IP-пакеты на полной скорости интерфейсов.
Технология виртуального шасси «Virtual Chassis» Juniper позволяет объединить в единое логическое устройство до четырех коммутаторов EX8200 и с помощью стандартизованных портов Ethernet LAG создать сетевую фабрику для подключения коммутаторов доступа, маршрутизаторов и устройств уровня обслуживания в распределенных средах кампусных сетей и ЦОД. Участники шасси могут быть отдаленны на расстояние до 40 км (при использовании SFP стандарта ZF до 70 км). При использовании CWDM/DWDM дистанция может быть свыше 70 км. Для функционирования виртуального шасси требуется использование внешнего устройства XRE200 выполняющего функции Routing Engine и управления. Для отказоустойчивости виртуального шасси предусмотрена возможность использования двух XRE200, тем самым обеспечивая резервирование 1:1. Routing Engine выполняет следующие функции: - управление линейными картами; - управление модулем Switch Fabric; - управление маршрутизацией; - контроль работоспособностью шасси; - мониторинг работы шасси и всех модулей. Switch Fabric обеспечивает не блокирующую матрицу коммутации трафика в шасси.
Так же, в линейке представлено множество интерфейсных и линейных модулей, оптических трансиверов, лицензий и обновлений, которые позволяют расширить функционал и возможности коммутаторов Juniper EX8200.
