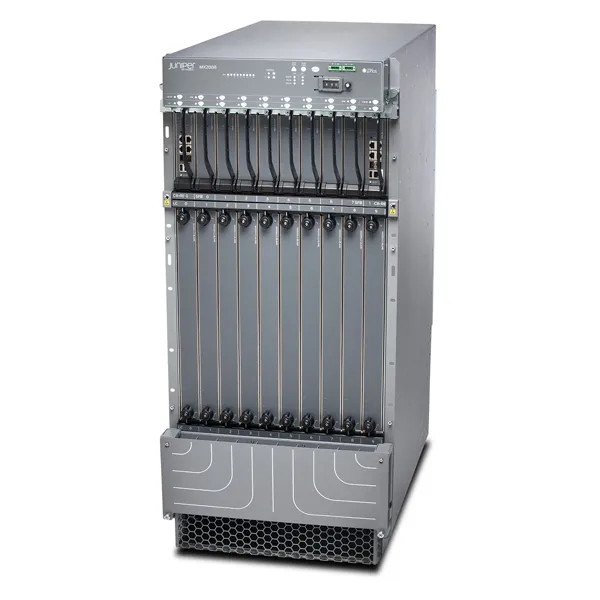

Маршрутизатор Juniper MX2008-BASE
Технические характеристики Juniper MX2008-BASE
Технические характеристики маршрутизатора Juniper MX2008-BASE:
System capacity | 40 Tbps |
Switch fabric capacity per slot | 2 Tbps |
Dense Port Concentrators (DPCs) and/or Modular Port Concentrators (MPCs) per chassis | 10 (MPC only) |
Chassis per rack | 2 |
Dimensions (W x H x D), Rack units | 17.375 x 42 x 34.5 in (44.13 x 106.68 x 87.63 cm), 24U |
Maximum weight | 915 lbs / 415.04 kg |
Mounting | Four-post rack |
Power options | AC/DC: -40 to -72 V DC |
Operating temperature | 32° to 115° F (0° to 46° C) at sea level |
Humidity | 5 to 90 percent noncondensing |
Altitude | No performance degradation to 13,000 ft/4,000 m |
Описание Juniper MX2008-BASE
Маршрутизатор Juniper MX2008 имеет высоту 24(U) юнита, имеет 10 выделенных слотов для линейных карт (MPC), включая карты адаптеров (АЦП) и модульные интерфейсные карты (MIC). В каждом MPC может быть установлено до 2 микроконтроллеров. Полностью заполненный маршрутизатор MX2008 поддерживает до 20 MIC. Подсистема хоста MX2008 состоит из двух RCB. RCB представляет собой интегрированную плату и единый блок, заменяющий поле (FRU), который обеспечивает функциональные возможности Routing Engine и Control Board и поддерживает виртуализацию. Маршрутизатор содержит 8 коммутационных плат (SFB), которые обеспечивают резервирование 7 + 1.
Шасси MX2008 содержит девять модулей питания (PSM) и два модуля распределения питания (PDM) для питания. Каждый PSM обеспечивает мощность 2500 Вт и обеспечивает резервирование 8 + 1. Два PDM обеспечивают избыточность подачи, причем каждый PDM подключается к первичному и резервному каналам отдельно. Система охлаждения MX2008 содержит два вентиляторных лотка с шестью вентиляторами в каждом вентиляционном лотке. Панели вентиляторов могут быть установлены или удалены с задней части корпуса, что позволяет использовать пространство для использования в кабеле. MX2008 поддерживает температурные пороги для каждого датчика температуры, что позволяет маршрутизатору точно контролировать охлаждение, при необходимости издавать аварийные сигналы и отключать FRU.
