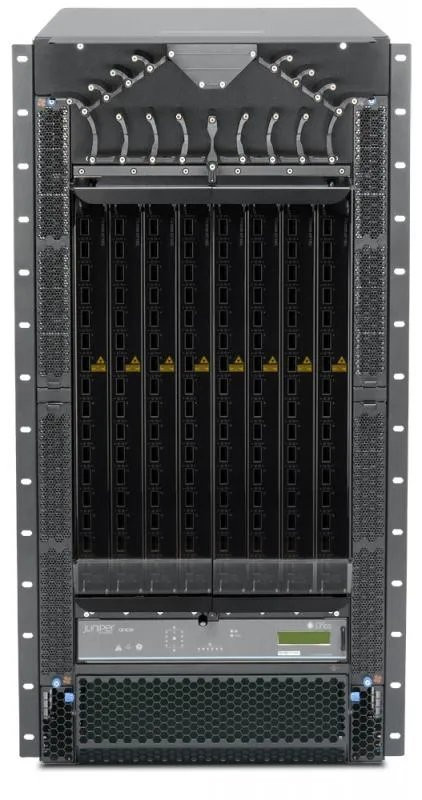

Коммутатор Juniper QFX3008-CHASA-BASE
Технические характеристики Juniper QFX3008-CHASA-BASE
Технические характеристики Juniper QFX3008-CHASA-BASE:
QFX3008, 8 slots A/C base system with redundant dual control card, 8 rear fabric modules, six redundant power supply
·General
o Subtype 40 Gigabit Ethernet
o Features Modular design, front to back airflow, redundant hot swappable fans
o Device Type Switch - managed
o Enclosure Type Rack-mountable
o Performance Switching capacity : 10.24 Tbps ¦ Aggregate switching capacity : 40 Tbps
o Built-in Devices Status LCD
o Interfaces 40 Gigabit Ethernet
·Software / System Requirements
o OS Required JUNOS
·Miscellaneous
o Compliant Standards VCCI Class A ITE, EN55024, EN55022 Class A, CISPR 22, CB, RoHS, FCC CFR47 Part 15, EN300-386, UL 60950-1, IEC 60950-1, EN 60950-1, WEEE, BSMI CNS 13438, NEBS, REACH, EN 60825-1, CAN/CSA C22.2 No. 60950-1, Directive 1275/2008
o Width 17.5 in
o Height 36.7 in
o Depth 32 in
o Weight 675 lbs
·Expansion / Connectivity
o Expansion Slot(s) 8 (total) / 8 (free) x expansion slot
o Installed Modules Qty (Max) 0 (installed) / 8 (max)
o Expansion Slots 8 (total) / 8 (free) x expansion slot
·Power
o Installed Qty 6
o Power Device Power supply - hot-plug - plug-in module
o Voltage Required AC 230 V
o Power Consumption Operational 6420 Watt
o Power Redundancy Yes
o Power Redundancy Scheme N+N
·Environmental Parameters
o Min Storage Temperature -40 °F
o Max Storage Temperature 158 °F
o Humidity Range Storage 5 - 95% (non-condensing)
o Max Operating Temperature 104 °F
o Humidity Range Operating 8 - 90% (non-condensing)
o Min Operating Temperature 41 °F
·Dimensions & Weight
o Weight 675 lbs
o Height 36.7 in
o Depth 32 in
o Width 17.5 in
Описание Juniper QFX3008-CHASA-BASE
Коммутатор Juniper QFX3000 QFabric состоит из трех отдельных, но связанных друг с другом компонентов, которые традиционно входят в состав модульного коммутатора: линейных плат, объединительной панели и модулей маршрутизации. Поскольку компоненты коммутатора не заключены в общий корпус, QFX3000 позволяет создать хорошо масштабируемую структуру, расширяемую по мере роста потребностей центра обработки данных. При этом скорость работы оборудования не снижается, а сложность управления сравнима со сложностью управления одним коммутатором.
Узел QFX3500 QFabric использует линейные платы, которые, как правило, установлены внутри модульного шасси, в качестве надстоечных пограничных устройств с фиксированной конфигурацией и высокой плотностью портов и обеспечивает через них доступ к матрице.
Межкомпонентное устройство QFX3008 QFabric - это высокоскоростное устройство передачи данных, играющее в архитектуре QFabric роль объединительной панели. Оно объединяет в единую топологию все пограничные устройства, выполняющие роль узлов QFabric.
Блок управления коммутатора QFX3100 QFabric Director в QFX3000 выполняет роль модуля маршрутизации, предоставляя все сервисы контроля и управления структурой.
Эти компоненты Juniper QFX3000 работают совместно как один логический коммутатор, обеспечивающий эффективную связь между серверами, устройствами хранения информации, существующими компонентами сети и другими важными для работы центра обработки данных системами. QFX3000 можно использовать как основу для создания вычислительной среды для облачных вычислений, виртуализации и организации мобильной сети.
Маршрутизатор QFX3000 может иметь до 6000 портов, а задержка пакетов не превышает 5 мкс. Неблокирующая и исключающая потери данных архитектура маршрутизатора поддерживает трафик уровня 2, уровня 3 и оптоволоконные каналы в сети Ethernet (Fibre Channel over Ethernet, FCoE).
Линейка коммутаторов Juniper QFX3000 включает различные интерфейсные и линейные карты и модули, оптические трансиверы, дополнительные лицензии и обновления. Как и множество устройств Juniper, QFX3000 работает под управлением операционной системы Junos.
