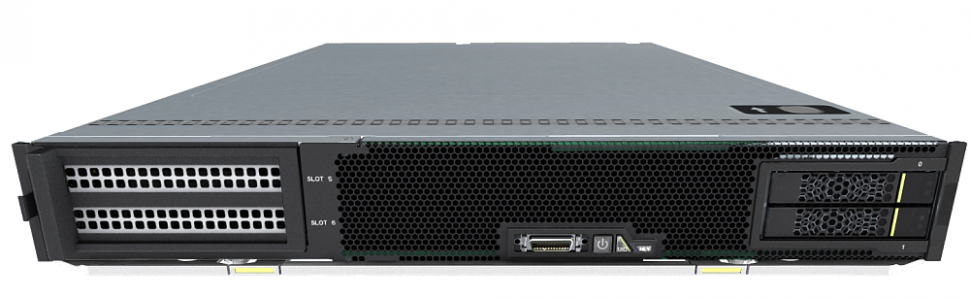

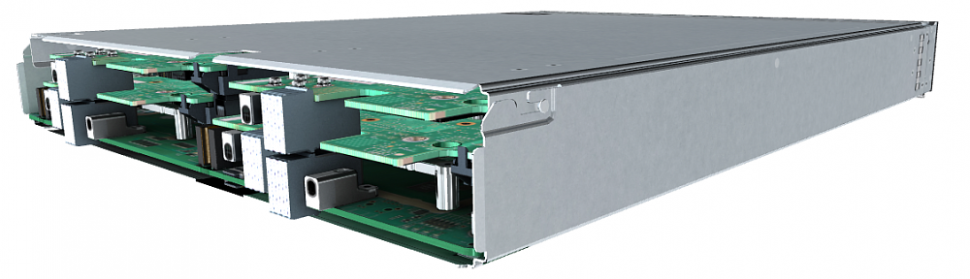

Серверный узел xFusion FusionServer CH220 V3
Вычислительный узел расширения ввода-вывода CH220 V3 2S (сокращенно CH220 V3) предназначен для расширения ресурсов PCIe, поддерживая графические процессоры (GPU) и карты твердотельных накопителей (SSD). CH220 V3 устанавливается в шасси E9000 и централизованно управляется модулем управления MM910. Этот узел особенно подходит для задач, требующих быстрой обработки графики и изображений, таких как разведка нефти, рендеринг анимации, научные вычисления и обработка сейсмических данных.
Особенности
- ЦП: CH220 V3 поддерживает до двух процессоров Intel® Grantley-EP нового поколения.
- Каждый процессор имеет два контроллера памяти DDR4. Каждый контроллер предоставляет два канала, поддерживающих два модуля DIMM. В сумме каждый процессор обеспечивает четыре канала для поддержки до восьми модулей DIMM.
- Процессоры соединяются по шинам QuickPath Interconnect (QPI), обеспечивая максимальную скорость передачи данных 9,6 ГТ/с.
- Каждый процессор подключается к модулям mezz через слоты PCIe для предоставления сервисных портов.
- DIMM: CH220 V3 поддерживает до шестнадцати модулей RDIMM или LRDIMM емкостью до 64 ГБ.
- PCH (Platform Controller Hub) представляет собой мост Intel Wellsburg на базе процессора Grantley-EP, предоставляющий внутренние низкоскоростные порты данных и управление электропитанием.
- PCH соединяется с процессорами через порт DMI2 со скоростью передачи 5,0 ГТ/с.
- PCH подключается к iBMC через слоты PCIe со скоростью передачи 2,5 ГТ/с.
- Коммутатор PCIe поддерживает режимы GPU/GPGPU, SSD, гибридный режим графических процессоров и твердотельных накопителей, а также GPGPU RDMA-4-GPU Direct.
- Карта RAID-контроллера в сочетании с объединительной платой функционирует как интерфейсный модуль жесткого диска, подключаясь к процессорам через разъемы PCIe.
- На панели предусмотрен один порт VGA для iBMC. iBMC используется для управления устройствами, включая управление питанием узлов, получение идентификаторов слотов, мониторинг источников питания и KVM через IP.
E9000
E9000 — это высокопроизводительный корпоративный сервер, предназначенный для гибких вычислений и телекоммуникационных задач. Он объединяет вычислительные ресурсы, ресурсы хранения и сетевые компоненты для поддержки критически важных приложений как для операторов связи, так и для корпоративных клиентов. E9000 выделяется своей надежностью, доступностью и удобством обслуживания (RAS), высокой плотностью вычислений, эффективностью энергопотребления, низкими выбросами, высокой пропускной способностью и интеллектуальным управлением. Сервер предоставляет гибкую конфигурацию и возможности расширения для вычислений и хранения данных.
С модульной конструкцией E9000 можно легко настроить вычисления, хранение, коммутацию, рассеивание тепла и электропитание. Сервер масштабируется от небольшого до полноразмерного размера стоек, обеспечивая плавное расширение. E9000 поддерживает гибкую конфигурацию слотов для удовлетворения требований вычислительной производительности в различных сценариях. Вычислительные узлы с двумя и четырьмя процессорами могут быть гибко комбинированы, соединяя слоты половинной и полной ширины через QuickPath Interconnect (QPI) для достижения оптимальной производительности.
