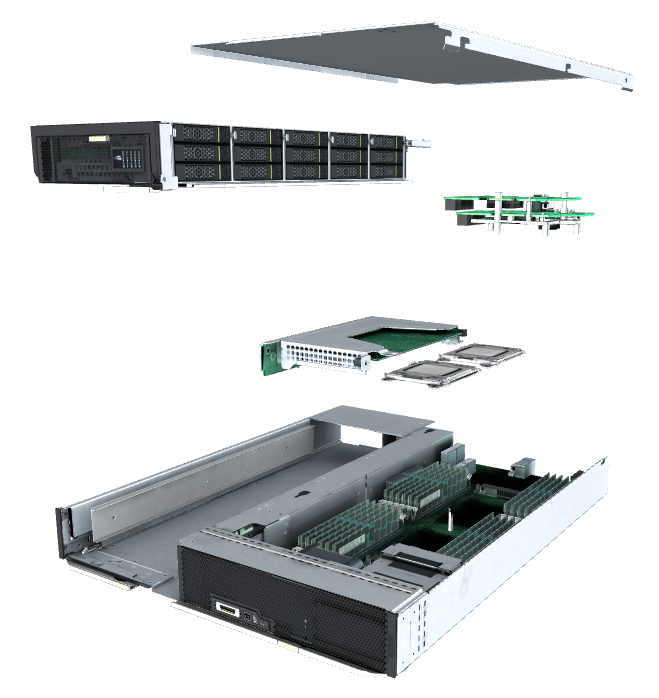

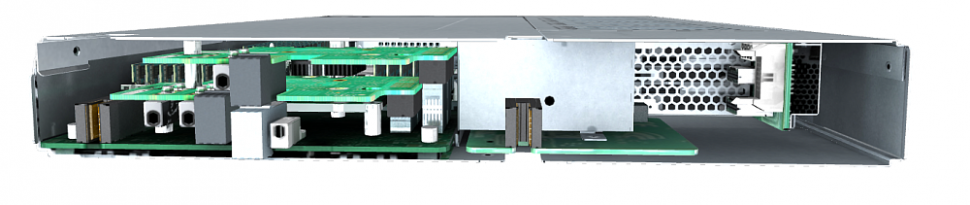

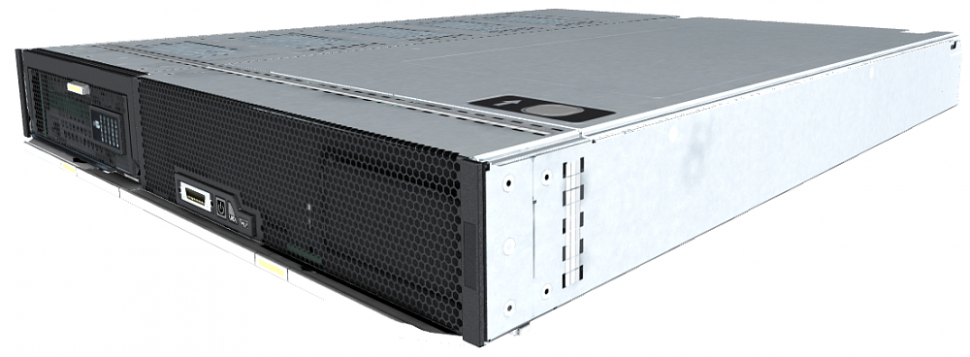

Серверный узел xFusion FusionServer CH222 V3
Вычислительный узел расширения хранилища CH222 V3 (сокращенно CH222 V3) представляет собой полноразмерный вычислительный узел на базе новейшей процессорной платформы Intel® Grantley, обеспечивая превосходную вычислительную производительность и масштабируемость. Он поддерживает до пятнадцати 2,5-дюймовых дисков и горячую замену дисков. CH222 V3 устанавливается в шасси E9000 и управляется централизованно модулем управления MM910. Он идеально подходит для приложений анализа и обработки больших данных, требующих большого объема хранения и высокой вычислительной производительности, таких как видеообработка, поиск и биологические науки.
Особенности
- Материнская плата узла CH222 V3 включает процессоры и модули памяти DIMM, обеспечивая высокую вычислительную мощность.
- Плата жесткого диска расширяет емкость хранения и позволяет управлять дисками в реальном времени. Восходящий канал представляет собой два разъема Mini SAS, подключаемых к двум разъемам Mini SAS карты RAID-контроллера на материнской плате; нисходящий канал включает 15 разъемов SAS, подключаемых к 2,5-дюймовым дискам SAS, SATA или SSD.
- Основная плата жесткого диска обеспечивает питание и подключается к материнской плате через разъем питания 12 В и разъем Xcede. Она также поддерживает сигналы SGPIO, UART, JTAG и I2C.
- Микросхема SAS Expander на задней панели жесткого диска увеличивает количество портов с 8 до 15 для SAS или SATA дисков. Она поддерживает 2,5-дюймовые диски и позволяет расширять возможности RAID в зависимости от используемой карты RAID-контроллера.
- Индикаторы состояния дисков, такие как активация, обнаружение, восстановление и неисправность, отображаются с помощью сигналов SGPIO, анализируемых CPLD как на материнской плате, так и на задней панели жесткого диска.
E9000
E9000 — это высокопроизводительный корпоративный сервер, предназначенный для гибких вычислений и телекоммуникационных задач. Он объединяет вычислительные ресурсы, ресурсы хранения и сетевые компоненты для поддержки критически важных приложений для операторов связи и корпоративных клиентов. E9000 выделяется своей надежностью, доступностью и удобством обслуживания (RAS), высокой плотностью вычислений, эффективностью энергопотребления, низкими выбросами, высокой пропускной способностью и интеллектуальным управлением. Сервер предоставляет гибкую конфигурацию и возможности расширения для вычислений и хранения данных.
С модульной конструкцией E9000 можно легко настроить вычисления, хранение, коммутацию, рассеивание тепла и электропитание. Сервер масштабируется от небольшого до полноразмерного размера стоек, обеспечивая плавное расширение. E9000 поддерживает гибкую конфигурацию слотов для удовлетворения требований вычислительной производительности в различных сценариях. Вычислительные узлы с двумя и четырьмя процессорами могут быть гибко комбинированы, соединяя слоты половинной и полной ширины через QuickPath Interconnect (QPI) для достижения оптимальной производительности.
