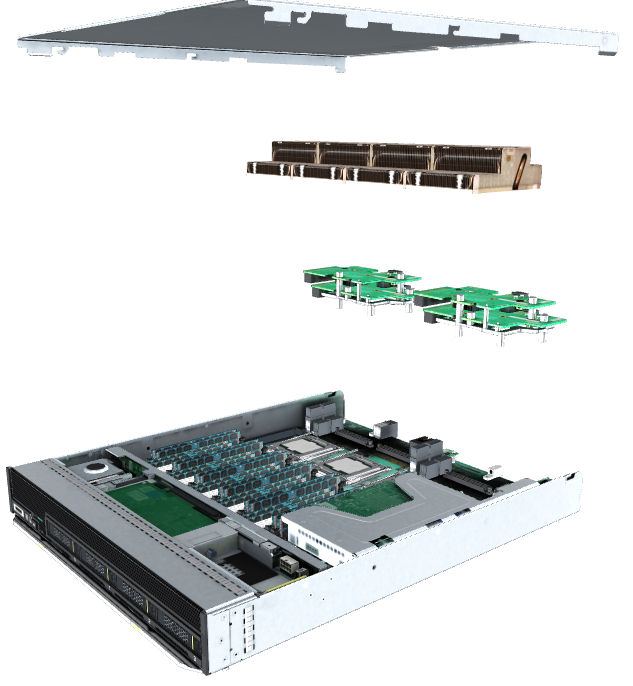

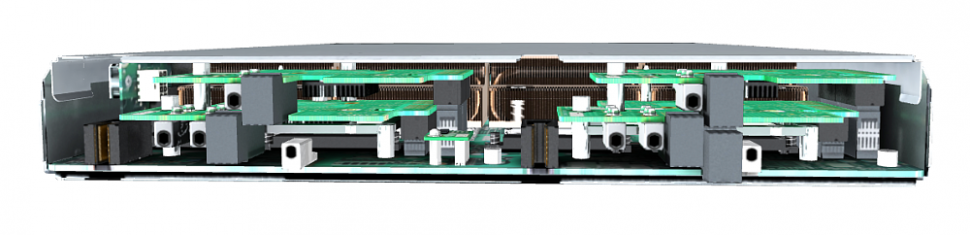

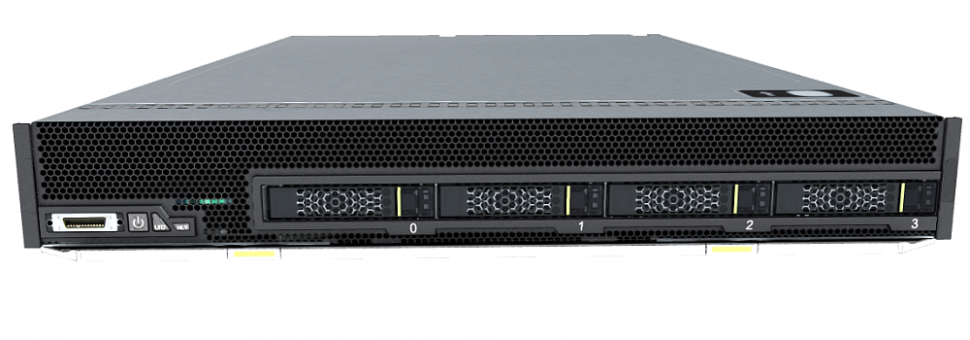

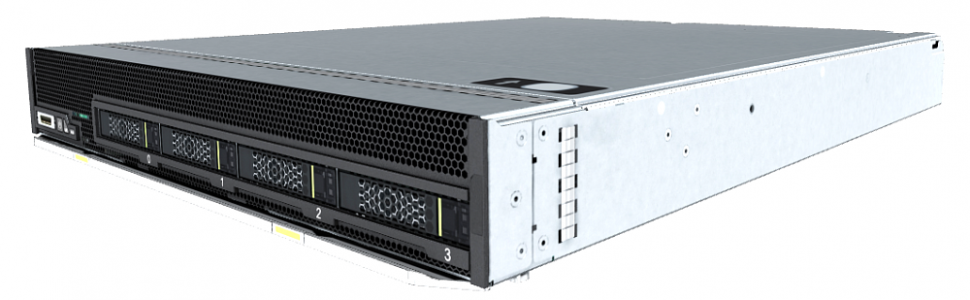

Серверный узел xFusion FusionServer CH242 V3
Вычислительный узел CH242 V3 — это вычислительный узел полной ширины с большим объемом памяти, использующий процессоры нового поколения Intel® Xeon® E7-4800 v2 или E7-8800 v2 (IVY Bridge-EX). Он обеспечивает мощные вычислительные возможности и гибкую масштабируемость. CH242 V3 доступен в двух спецификациях: CH242 V3 8HDD поддерживает жесткие диски SAS, SATA и твердотельные накопители, а также предоставляет две индивидуальные карты PCIe. CH242 V3 4HDD поддерживает жесткие диски SAS, SATA и твердотельные накопители, а также одну стандартную карту PCIe полной высоты и половинной длины и две специальные карты PCIe.
CH242 V3 устанавливается в шасси E9000 и централизованно управляется модулем управления MM910. Он отличается высокой плотностью, большой емкостью памяти и хранилища, широкими возможностями сетевого ввода-вывода и высокой надежностью, что делает его подходящим для корпоративных приложений, таких как виртуализация и высокопроизводительные вычисления (HPC). Платы CH242 V3 устанавливаются в передние полноразмерные слоты корпуса E9000. В одном шасси можно разместить максимум восемь модулей CH242 V3. Положения и слоты для установки CH242 V3 8HDD аналогичны тем, что для CH242 V3 4HDD.
Особенности
- CPU: CH242 V3 поддерживает до четырех процессоров Intel® Ivy Bridge-EX.
- Каждый процессор имеет два контроллера памяти, каждый из которых поддерживает два интерфейса последовательного управления Intel® (SMI). Каждый SMI поддерживает один Jordan Creek, а каждый Jordan Creek поддерживает два канала памяти.
- Процессоры объединены тремя интерфейсами QuickPath Interconnect (QPI) 1.1, соединяющими их по шине QPI со скоростью передачи 8,0 ГТ/с.
- Процессоры соединены с PCH по шине DMI2 со скоростью передачи 5 ГТ/с.
- DIMM: CH242 V3 можно настроить на максимум 32 модуля DIMM, каждый из которых обеспечивает максимальную емкость 32 ГБ.
- Чип Patsburg-J, как и PCH, представляет собой южный мост Intel для серверных платформ, обеспечивающий внешние порты ввода-вывода и возможность расширения шины. PCH подключается к интегрированному модулю управления (iMana 200) для предоставления портов управления и обслуживания.
- Порты ввода-вывода: CH242 V3 подключается к модулям коммутатора и сквозным модулям с помощью четырех мезонулей.
- CH242 V3 8HDD: Интерфейсный модуль жесткого диска состоит из объединительной панели жесткого диска и карты RAID-контроллера. Объединительная панель жесткого диска для восьми жестких дисков имеет восемь портов SAS или SATA.
- CH242 V3 4HDD: Интерфейсный модуль жесткого диска состоит из объединительной панели жесткого диска и карты RAID-контроллера. Объединительная панель жесткого диска для четырех жестких дисков имеет четыре порта SAS или SATA и один порт PCIe x16.
- iMana 200 обеспечивает функции управления устройствами, такие как управление питанием вычислительного узла, получение идентификатора слота, мониторинг источника питания и KVM через IP.
E9000
E9000 — это высокопроизводительный корпоративный сервер, предназначенный для гибких вычислений и телекоммуникационных задач. Он объединяет вычислительные ресурсы, ресурсы хранения и сетевые компоненты для поддержки критически важных приложений для операторов связи и корпоративных клиентов. E9000 выделяется своей надежностью, доступностью и удобством обслуживания (RAS), высокой плотностью вычислений, эффективностью энергопотребления, низкими выбросами, высокой пропускной способностью и интеллектуальным управлением. Сервер предоставляет гибкую конфигурацию и возможности расширения для вычислений и хранения данных.
С модульной конструкцией E9000 можно легко настроить вычисления, хранение, коммутацию, рассеивание тепла и электропитание. Сервер масштабируется от небольшого до полноразмерного размера стоек, обеспечивая плавное расширение. E9000 поддерживает гибкую конфигурацию слотов для удовлетворения требований вычислительной производительности в различных сценариях. Вычислительные узлы с двумя и четырьмя процессорами могут быть гибко комбинированы, соединяя слоты половинной и полной ширины через QuickPath Interconnect (QPI) для достижения оптимальной производительности.
