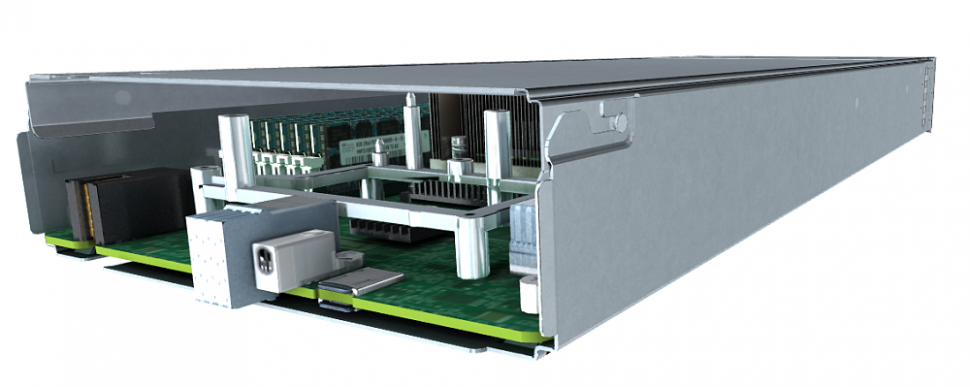

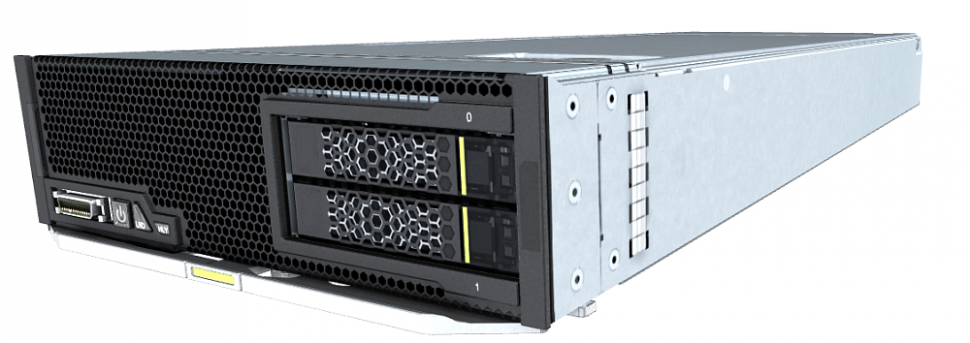

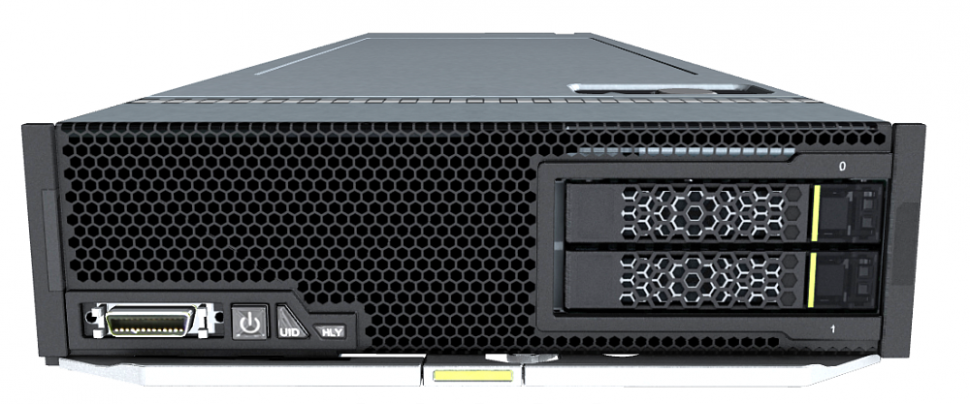

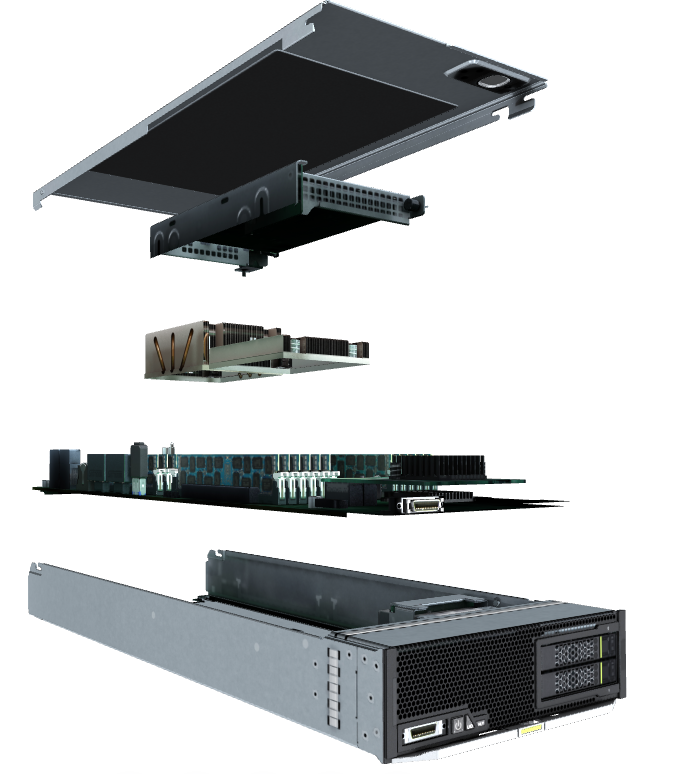

Вычислительный узел xFusion FusionServer CH121H V3
Вычислительный узел CH121H V3 (сокращенно CH121H V3) использует процессорную платформу нового поколения Intel® Grantley. Этот узел представляет собой половину ширины стандартного вычислительного модуля, обеспечивая при этом высокую производительность, значительный объем памяти и гибкую масштабируемость. CH121H V3 устанавливается в шасси E9000 и централизованно управляется модулем управления MM910. Узел поддерживает LOM с двумя портами 10GE и карту ускорения FPGA. В одном шасси E9000 может размещаться до 16 модулей CH121H V3.
Особенности
- Материнская плата оснащена двумя процессорами Intel® BDW-EP нового поколения и поддерживает до 24 модулей памяти DIMM. Процессоры соединены через каналы QuickPath Interconnect (QPI) с максимальной скоростью передачи данных 9,6 ГТ/с. Также процессоры подключены к мосту по шине DMI2 с пропускной способностью до 5 ГТ/с и к мезонинным картам через интерфейс PCIe, предоставляющим сервисные порты.
- Wellsburg PCH (Platform Controller Hub) — это южный мост следующего поколения от Intel®, обеспечивающий поддержку внешних интерфейсов ввода-вывода (I/O) и расширение шин. PCH подключается к Ethernet-контроллеру через PCIe, предоставляя сервисный порт управления.
- Интерфейсный модуль жесткого диска включает в себя карту RAID и объединительную панель жестких дисков, соединяясь с процессорами через интерфейс PCIe.
- iBMC предоставляет функции управления устройствами, включая управление питанием узла, идентификацию слота, мониторинг источников питания и доступ к KVM через IP.
E9000
E9000 — это высокопроизводительный корпоративный сервер, предназначенный для гибких вычислений и телекоммуникационных задач. Сервер объединяет вычислительные, сетевые и хранилищные ресурсы для поддержки ключевых приложений операторов и предприятий. E9000 отличается высокой надежностью, доступностью и удобством обслуживания (RAS), высокой плотностью вычислений, энергоэффективностью и снижением выбросов. Сервер также обладает высокой пропускной способностью промежуточной платы и поддерживает интеллектуальное управление и обслуживание.
Модульная конструкция E9000 охватывает вычислительные, хранилищные, коммутационные, тепловые и энергетические модули, позволяя масштабировать систему от небольших до полноразмерных стоек. Система поддерживает гибкую конфигурацию слотов для удовлетворения различных требований к вычислительной производительности. Вычислительные узлы с 2 и 4 процессорами можно комбинировать, используя соединения QuickPath Interconnect (QPI) в слотах половинной и полной ширины.
